トラッキング・フィーダ

トラッキング・フィーダは従来とは異なる円弧トラッキングのため、ロボットメーカと現在開発中です。

トラッキング・フィーダ PPF-20～80

特長
画像円盤部
  • ユーザでのプログラムの変更により、多品種部品の供給がソフト的な対応で変更可能です。
  • 回転円盤状の移動中の部品をハンドリング(トラッキング)するため、パラレルロボットなどによる高速供給に最適です。
  • 回転円盤状のワークの姿勢が要求姿勢と異なる場合でも逆姿勢のワークを直進フィーダ(オプション)を使用することにより正規姿勢に変換します。
  • 直進フィーダに姿勢を保持したワークを貯留(バッファ)するため安定した高速供給が可能です。

用途

  • 将来にわたっても多品種補任の供給が社内で可能となるため、外部製作の納期とコストが削減できます。
  • 振動フィーダでは整列不能な部品も供給が可能です
  • 2種類以上の異なるワークの供給がこのトラッキング・フィーダ1台で可能となります。
  • 騒音やワークダメジが問題となる部品の供給に最適です。
  • ボウル内ホッパの取り付けが可能で、部品補給も含めた省スペースの供給に最適です。

動画

寸法

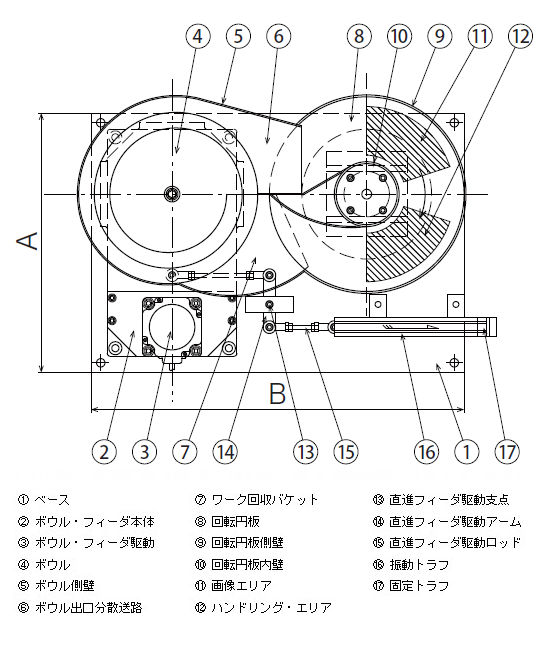

ピッキング・フィーダ PPF-10～80_図面
A B ボウル径 回転円板　(外径×内径)
TPF-20 400 575 φ300 φ300×φ100
TPF-25 485 700 φ350 φ350×φ115
TPF-30 615 890 φ400 φ400×φ135
TPF-35 685 990 φ500 φ500×φ165
TPF-40 770 1110 φ550 φ550×φ185
TPF-45 830 1200 φ600 φ600×φ200
TPF-50 940 1350 φ700 φ700×φ235
TPF-60 1085 1560 φ800 φ800×φ365
TPF-70 1340 1930 φ1000 φ1000×φ335
TPF-80 1540 2220 φ1200 φ1200×φ400

ワーク最大幅 W（mm） トラッキング・フィーダ PPF-20～80_図面
TPF-20 21
TPF-25 25
TPF-30 28
TPF-35 32
TPF-40 39
TPF-45 43
TPF-50 50
TPF-60 57
TPF-70 64
TPF-80 86
