ワイヤ駆動振動トラフ

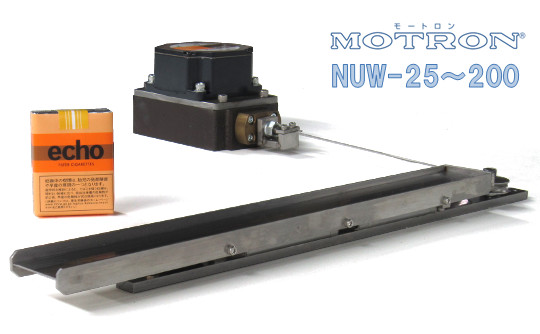

ワイヤ駆動振動トラフ NUW-25~200

特長
駆動部
  • ワイヤ駆動のため、トラフ部に駆動部のスペースの必要がありません。
  • トラフ部は水平のガイドが必要なだけなので、上下スペースのない場所に最適です。
  • 水平非線形振動輸送のため、トラフの長さに制限が無く全長にわたって安定した輸送が可能です。
  • 円弧振動による分離能力の増強も可能です。

用途

  • スペースのないプレス下部からのプレスクズなどの搬送に。
  • 外部からの振動による高温な炉内のトラフ輸送に。
  • 振装置間の部品の姿勢保持搬送に。中間での姿勢変換(表裏など)も可能です。

動画

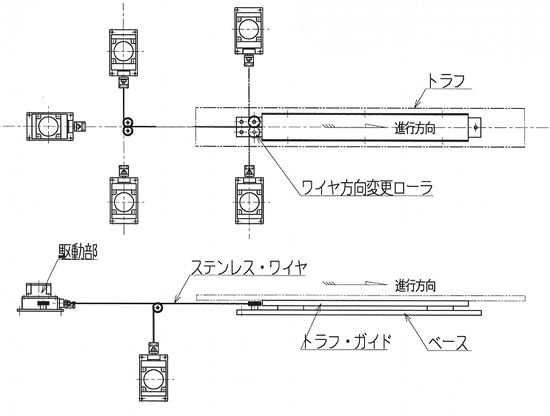

トラフと駆動部の配置例

ワイヤ駆動振動トラフ NUW-25~200

  • 駆動部はグリス封入ですので取付姿勢は自由です。
  • 駆動ワイヤの長さに制限はありませんがフリーのスパンは0.5m以下とし、それ以上長い場合は振れ止めが必要です。
  • ワイヤが長い場合は一定期間で伸びの補正が必要です。
  • 方向変更ローラは2個以下として下さい。
  • 駆動部の型式と仕様


    NUW-25 NUW-90 NUW-200
    トラフ最大長 0.5m 2.0m5.0m
    トラフと搬送物の合計重量 1.5Kg 3.0Kg 7.0Kg
    最大搬送速度 3.0m/min 4.0m/min 5.0m/min
    モータ容量 25W 90W 200W
    • 2012.11.14 製品の型式を変更しました。
    • モータの電源はAC100V単相、AC200V単相、AC200V三相いずれも可能です。

    駆動部の外寸(mm) NUW-25 NUW-90 NUW-200
    W 100125175
    l 90150 250
    h 90110 225
    ワイヤ駆動振動トラフ NUW-25~200
    ワイヤ駆動振動トラフ トラフ幅

    トラフ幅 (W)
    50
    75
    100
    125
    150
